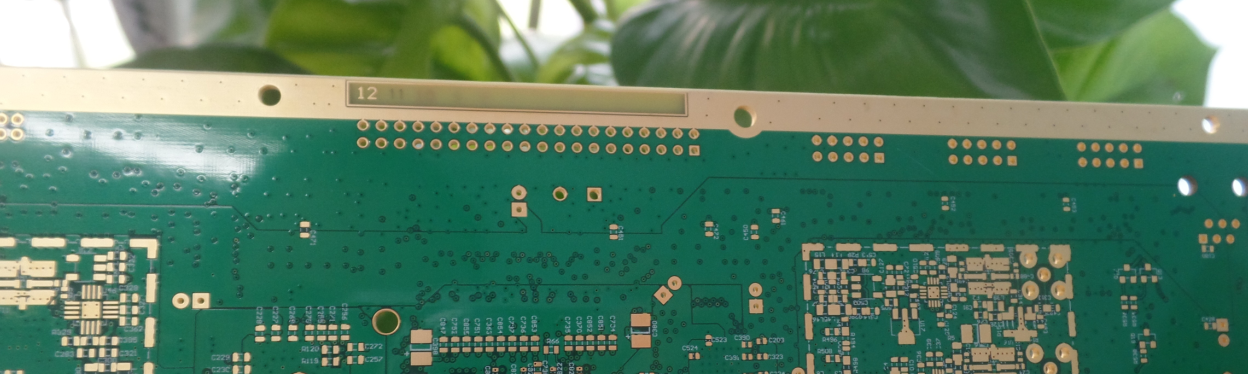

12 Layers PCB for Signal Boosters

  1.1 General description
  This is a type of multilayer PCB built on FR-4 substrate with Tg 135°C for the application of Signal transmission with 12 layer copper track. It's 2.0 mm thick with white silkscreen(Taiyo) on green solder mask (Taiyo) and immersion gold on pads. The base material is from ITEQ supplying single up PCB. They're fabricated per IPC 6012 Class 2 using supplied Gerber data. Each 20 boards are packed for shipment.

  1.2 Features and benifits



1. Lead free assemblies with a maximum reflow temperature of 260℃.
2. Long storage time ( It can be stored for more than 1 year in vacuum bag)
3. Improved the speed of signal transmission
4. PCB manufacturing on required specifications.
5. Quick and on-time delivery
6. UL recognized and RoHS Directive-compliant
7. Mass production PCB capability
8. ISO9001, ISO14001, IATF16949, UL Certified
9. More than 18 years of PCB experience
10. Customer complaint rate: <1%


  1.3 Applications
  DSL Modem, Solar Battery Charger, Vehicle Tracker, GPS Receiver, Wi Fi Antenna, Bluetooth USB Hub, USB Wireless Router, SMS Modem, Multicoupler Antenna, Phone systems

  1.4 Parameter and data sheet

Base Material: FR-4, ITEQ IT-140, Tg>135℃, er<5.4
Copper Weight: 1 oz each layer
Board Thickness: 2.0 mm ±10%
Layer Count: 12 layers
Board Size: 257 x 171.5mm=1PCS
Solder Mask: Green solder mask | white silkscreen
Surface Finish: Immersion Gold (ENIG)( 2 μ" over 100 μ" nickel)
Via: via tented
Warpage: <0.75%
Net Weight: 0.261 kg/pcs
Acceptable Standard: IPC-Class-2
Lead time for prototype: 10 working days
Shelflife: 6 months
